技术分享

铝板液冷板焊接3大痛点+超米铝板液冷板激光焊接落地解法，看完少返工

做铝制品液冷板焊接的工程师，90%都踩过这几个坑：焊缝漏液、变形超差、气孔夹渣返修率高。尤其铝板导热快、氧化膜难处理，传统焊接更是难上加难。今天结合我们服务200+液冷板厂家的实操经验，把行业最痛的3个问题+落地解法，全拆解清楚。

痛点一：焊缝漏液，压测就废

痛点二：变形超差，装不上

痛点三：气孔夹渣，返修到崩溃

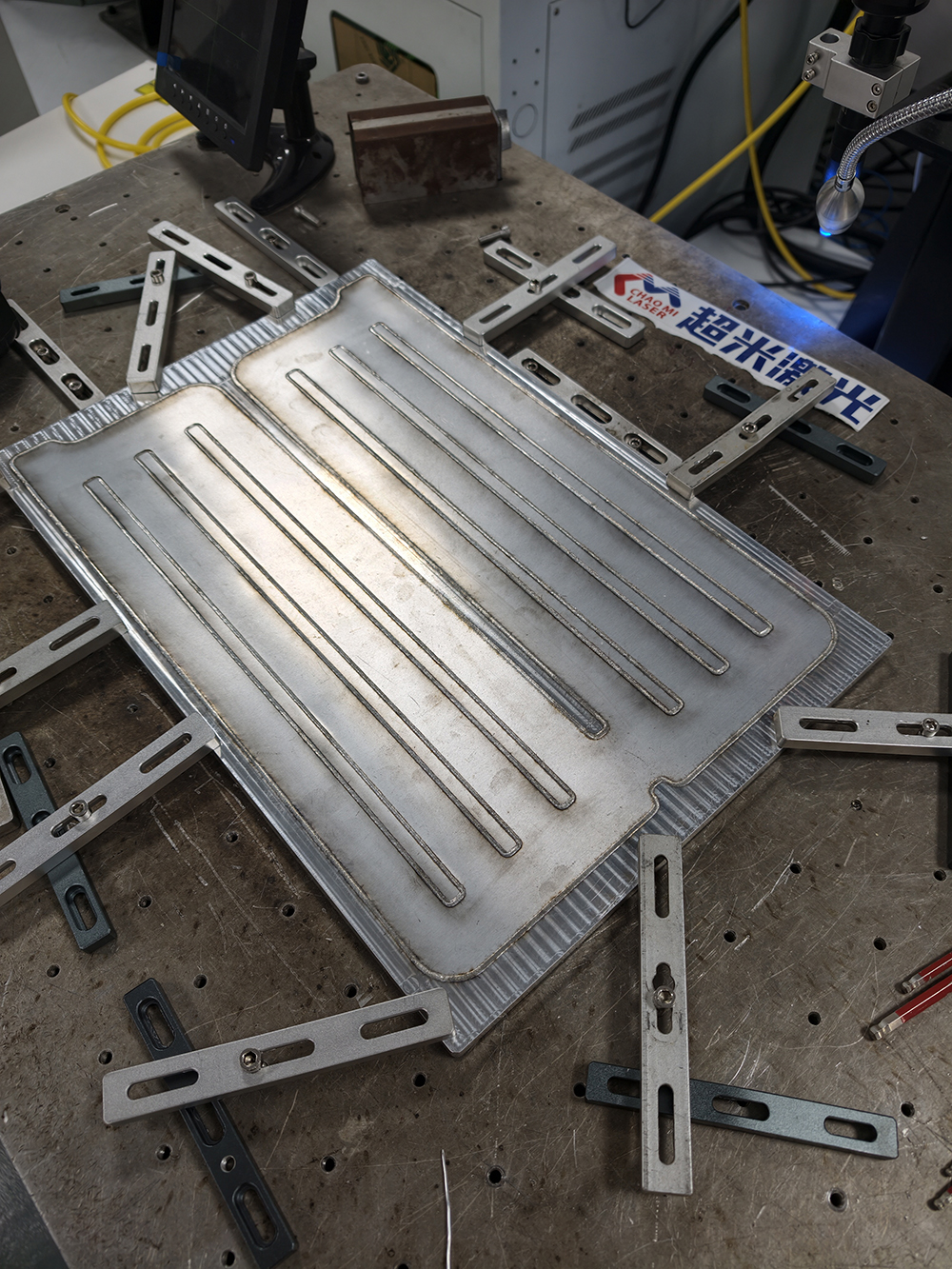

第一个高频痛点：焊缝漏液，打压测试一半不合格。咱们做液冷板的都懂，漏液直接导致产品报废，客户退货赔本又丢单。核心原因是铝板液冷板多是直角、转角焊缝，传统氩弧焊熔深浅，容易焊不透，焊缝里藏着微小缝隙。落地解法：用铝板液冷板超米激光焊接机，激光熔深可达3mm，能焊透2-4mm厚的铝板，它的光斑小、热影响区窄，可以精准控制熔深。实测中，同样3mm厚的板，传统MIG焊熔深波动±0.5mm，激光焊能控制在±0.1mm以内。另外，焊前用酒精擦干净表面油污，氧化膜用钢丝刷打掉，也能减少漏点。，焊完打压测试合格率从70%直接升到99%。东莞某液冷板厂换了后，每月返工费直接省了4万多。

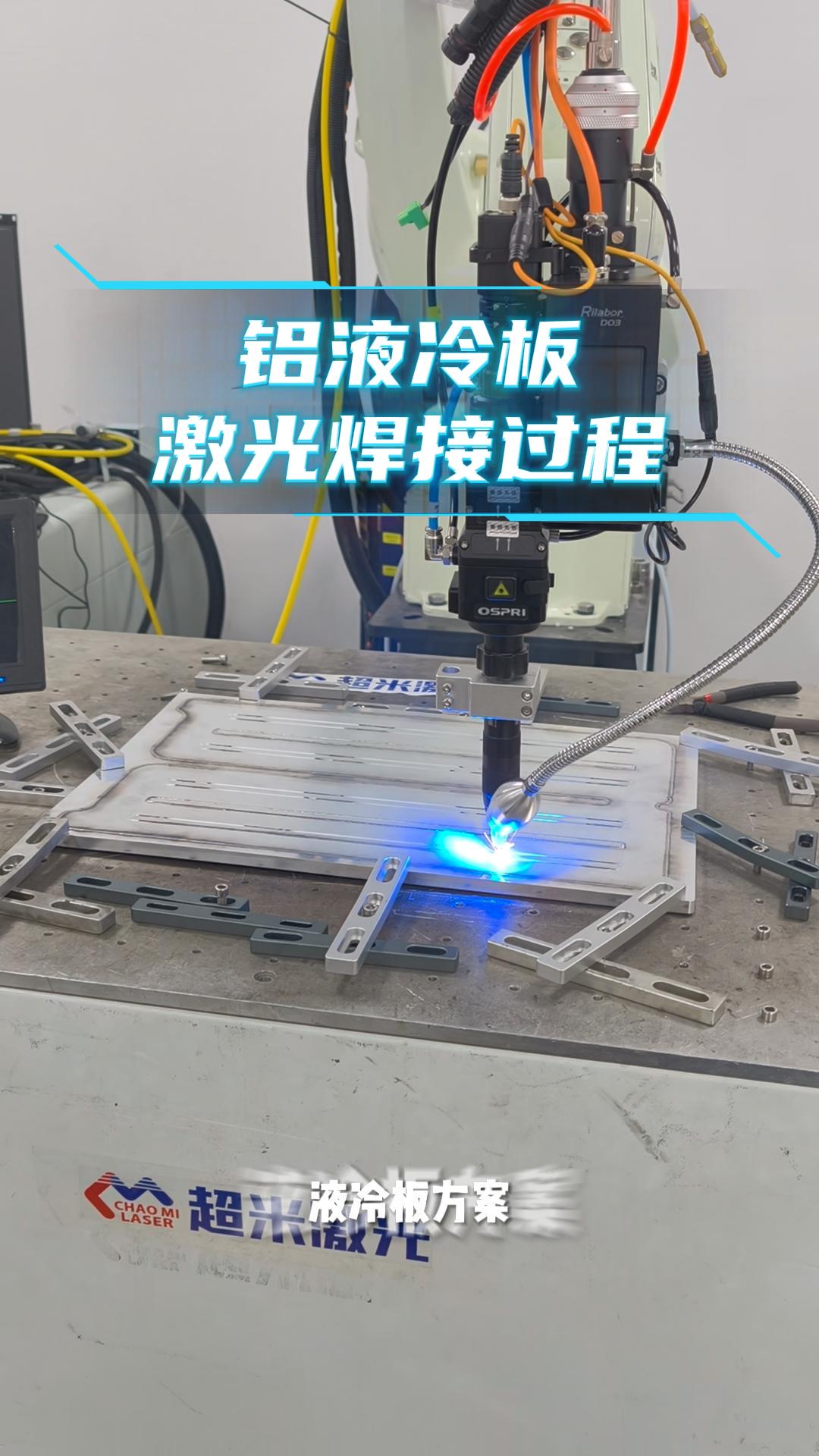

第二个头疼问题：变形超差，焊完翘曲装不上主机。铝板导热快，传统焊接热影响区大，液冷板焊完翘曲变形量常超0.5mm，不符合主机装配要求。落地解法：铝板液冷板超米激光焊接机的热影响区仅0.5mm，相当于只加热焊缝那一小块区域，对称焊，从中间往两边跳焊，别从头焊到尾，佛山某新能源厂之前变形率20%，换了设备后直接降到1%以下。

第三个顽固痛点：气孔夹渣多，返修率居高不下。铝板表面的氧化膜像一层“保护膜”，传统焊接时清理不彻底，氧化膜混入焊缝就形成气孔夹渣，返修一次至少花20分钟。落地解法：铝板液冷板超米激光焊接机自带激光清洗功能，焊前自动清理氧化膜，不用人工打磨，同时搭配高纯氩气全程保护焊缝，气孔夹渣返修率从15%降到0.5%。中山某液冷板厂现在每月返修费不到500块，比之前省了90%。

最后给大家3个实操避坑总结，都是踩过坑才总结的：1. 不管用什么设备，焊前氧化膜一定要清理干净，哪怕激光焊也别偷懒；2. 不同厚度铝板要调对应激光功率，比如2mm铝板用1200W，4mm厚的用2000W，功率不够焊不透，太高又会烧穿；3. 选设备要找有液冷板焊接经验的厂家，超米激光有10年液冷板焊接方案经验，能免费拿你的工件试焊，效果满意再下单。

铝板液冷板焊接没那么玄乎，把导热快、氧化膜、热变形三个命门掐住，返修率至少降一半。你在现场还遇到过什么奇葩问题？评论区聊聊
